التحميل والتفريغ الآلي لبرج الإضاءة المتحرك

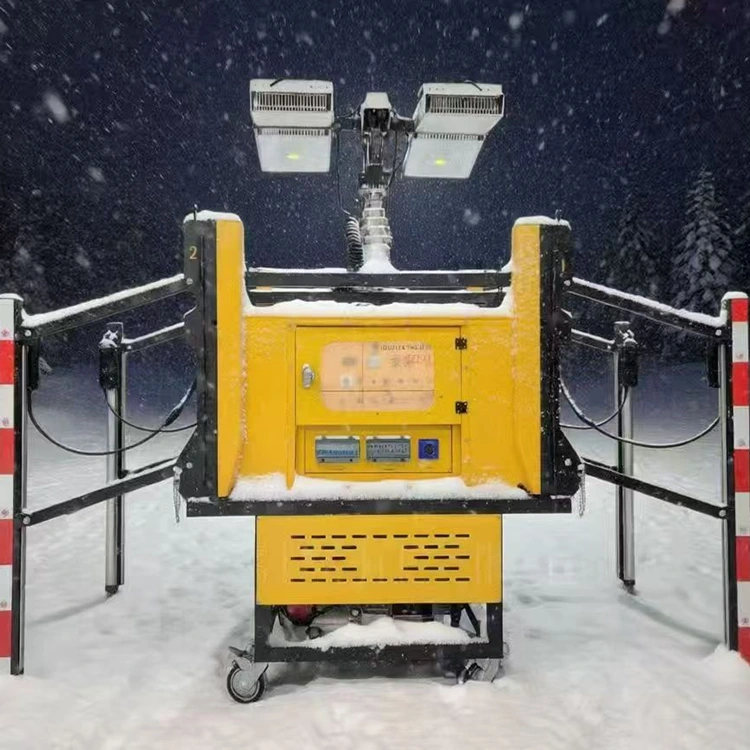

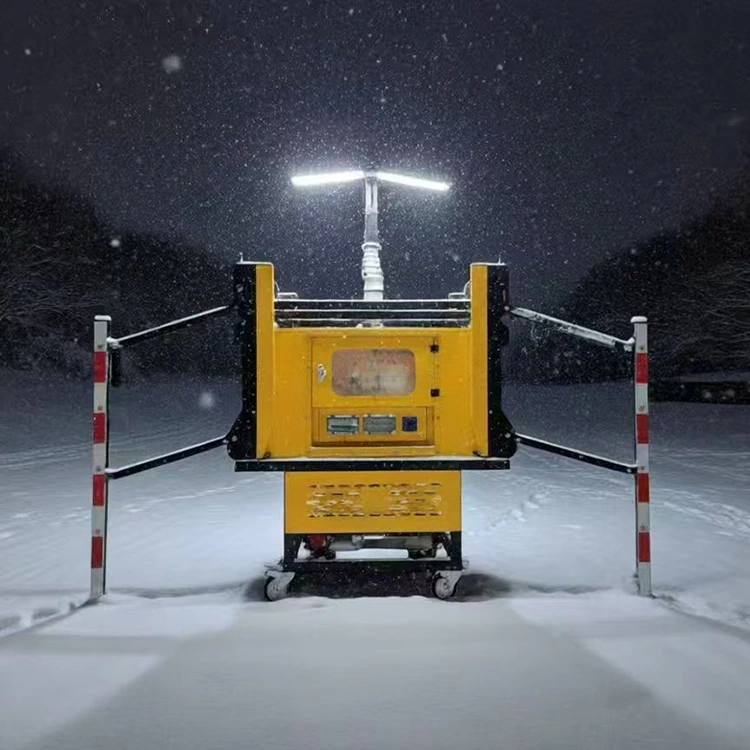

يتميز برج الإضاءة المتنقل للتحميل والتفريغ الأوتوماتيكي بهيكل تحميل وتفريغ آلي متكامل، مما يلغي الحاجة إلى الرافعات، أو الرافعات الشوكية، أو غيرها من الآلات المساعدة. يمكنها الهبوط والفتح والطي والتخزين بسرعة باستخدام هيكلها الخاص فقط. إن وسائل النقل المريحة والنشر الفعال في الموقع يقلل بشكل كبير من القوى العاملة ووقت الإعداد.

المزايا الرئيسية

التحميل الذاتي السريع والنشر

المدمج في نظام التحميل والتفريغ التلقائي

لا حاجة لمعدات رفع خارجية

عملية شخص واحد للنقل والإعداد

وقت النشر ≥ 180 ثانية

إضاءة عالية الأداء بزاوية 360 درجة

4 × 1000 واط مصابيح LED عالية السطوع

تغطية إضاءة قابلة للتعديل 360 درجة

نطاق الإضاءة يصل إلى 120 مترًا

التدفق الضوئي ≥ 380.000 لومن

ضوء ثابت ومخفف للوهج للعمليات الليلية

قدرة قوية على التكيف في الهواء الطلق

رؤوس مصابيح مقاومة للماء IP67

مقاومة الرياح حتى المستوى 8

هيكل مقاوم للغبار والتآكل

يعمل في المطر والثلج والرمل ودرجات الحرارة القصوى

وقت تشغيل طويل وقوة مرنة

مولد هوندا رباعي الأشواط (5-5.5 كيلو واط)

مدة عمل متواصلة تصل إلى 25 ساعة

وضع الطاقة المزدوج: مولد أو مصدر تيار كهربائي 220 فولت

نظام التشغيل الذكي

لوحة تحكم LCD + جهاز تحكم عن بعد لاسلكي (≥120 م)

ارتفاع الصاري قابل للتعديل حتى 7.3 متر

الرفع السريع: 50 ثانية للأعلى / 35 ثانية للأسفل

واجهة تشغيل آمنة وبسيطة

المعلمات التقنية

1. الفولطية المقدرة: تيار متردد 220 فولت، 50 هرتز

2. طاقة رأس المصباح: مصدر ضوء LED 4×1000W

3. الإضاءة: عندما يكون رأس المصباح عند 90 درجة على الأرض،

يجب أن تكون الإضاءة أكثر من 6000 Lx على بعد 20 متراً من مركز الضوء،

أكثر من 1000 Lx على مسافة 50 مترًا،

وأكثر من 200 Lx على ارتفاع 120 مترًا.

4. طاقة المولد: 5～5.5kW

5. وضع الرفع لبرج الإضاءة: هوائي

6. الحد الأقصى لارتفاع الرفع: 7.3 م

7. فئة حماية رأس المصباح: IP67

8. وضع البداية: التشغيل اليدوي + التشغيل الكهربائي

9. وقت العمل المستمر: 25 ساعة

10. وقت الرفع: الارتفاع ≥ 50 ثانية / الانخفاض ≥ 35 ثانية

11. نطاق تعديل رأس المصباح: عمودي 0-135 درجة / أفقي 0-360 درجة

12. مجموعة المولدات: هوندا، 4 أشواط، مبردة بالهواء

13. الإزاحة: 389CC

14. استهلاك الوقود: 1.7 لتر/ساعة؛ سعة خزان الوقود: 45 لتر

15. جهد خرج المولد: تيار متردد 220 فولت، 50 هرتز

16. الوزن الإجمالي: 600 كجم

7. الأبعاد الشاملة:

المنشورة: ≥ 2500 × 1500 × 7300 مم

المخزنة: ≥ 1800×1400×2500mm

18. قوة ضوء الدرابزين: 2×28 واط

19. وقت تحميل وتفريغ البرج: ≥ 180 ثانية

20. نصف قطر تغطية الإضاءة: 120 م

21. يمكن التحكم في مفتاح رؤوس المصباح ورفع العمود عبر شاشة LCD وجهاز التحكم عن بعد اللاسلكي. مسافة التحكم عن بعد > 120 م.

ميزات الأداء

1. إن الهيكل الرئيسي لبرج الإضاءة المتنقل للتحميل والتفريغ الأوتوماتيكي مجهز بهيكل قفل ومطلي بمسحوق الطلاء لحماية جميع المكونات الداخلية. توفر وحدة إدارة المحرك الذكية مراقبة شاملة وحماية فعالة للمحرك، مما يسهل الصيانة اليومية. يتم تثبيت أربع عجلات متحركة قابلة للطي عموديًا في الأسفل من أجل مرونة الحركة.

2. تعتمد الإضاءة الرئيسية مصادر إضاءة LED 4×1000W، مما يوفر سطوعًا عاليًا ونطاق تغطية واسع مع إضاءة متوازنة للمسافات الطويلة والقصيرة. يتجاوز عمر خدمة مصدر الضوء 10,000 ساعة، مما يجعله مناسبًا للغاية لإضاءة التشغيل الخارجية واسعة النطاق.

3. تم تجهيز البرج بصاري رفع هوائي مصنوع من سبائك الألومنيوم 6063 مع معالجة سطحية بأكسيد صلب لمقاومة ممتازة للتآكل، مع أقصى ارتفاع للرفع يبلغ 7.3 متر. تدعم رؤوس المصابيح الأربعة التقليب العمودي الكهربائي من 0 درجة إلى 135 درجة وتعديل الزاوية الأفقية 360 درجة، مما يحقق تغطية كاملة للموقع مع نصف قطر إضاءة لا يقل عن 120 مترًا.

4. مدعومة بمجموعة مولدات، يمكن للوحدة أن تعمل بشكل مستمر لمدة 25 ساعة بخزان وقود ممتلئ. ويمكن أيضًا توصيله بمصدر طاقة رئيسي بجهد 220 فولت للتيار المتردد للإضاءة طويلة المدى حيث تتوفر الكهرباء البلدية.

5. مُجهز بلوحة تشغيل بصرية متكاملة ومفاتيح تحكم يدوية، ويتميز الجهاز بتشغيل بسيط وآمن وموثوق.

6. مع الهيكل الشامل المدمج والأداء المستقر، فإن البرج مُجهز بأربعة أرجل دعم لقضيب الدفع الكهربائي العكسي، مما يتيح رفع الوحدة الرئيسية بشكل متكامل بأكثر من 1000 مم. يوفر دعمًا مستقرًا ومتوازنًا في مواقع البناء غير المستوية، ويعمل بشكل طبيعي في البيئات القاسية والظروف الجوية، ويصل إلى مستوى مقاومة الرياح 8.

7. التصميم الهيكلي الأمثل يضمن سهولة الحركة والنقل. وهو يدعم التحميل الذاتي الكهربائي والتفريغ على أسرّة نقل البضائع في الشاحنات الصغيرة، مما يعكس مفهوم التصميم الإنساني.

8. إجمالي التدفق الضوئي لرؤوس المصابيح: ≥380,000 lm؛ مستوى الضوضاء: في ظل التشغيل العادي، لا يزيد ضجيج التشغيل المقاس على مسافة 7 أمتار حول المحرك عن 62 ديسيبل.

9. تم تركيب مجموعة من مصابيح الدرابزين 2×28W حول الوحدة الرئيسية، وتتميز بأداء ممتاز ضد الماء والغبار.

نطاق التطبيق

يعد برج الإضاءة المحمول ذو التحميل والتفريغ التلقائي مناسبًا لمجموعة واسعة من السيناريوهات ويلبي الطلب على الإضاءة ذات السطوع العالي والمساحة الكبيرة في مجالات متعددة. إنه قابل للتطبيق على العديد من عمليات البناء واسعة النطاق، وعمليات التعدين، والاستكشاف الميداني ومشاريع توسيع المصنع، مما يوفر إضاءة كافية للعمل على نطاق واسع في الليل أو في ظروف الإضاءة المنخفضة لضمان كفاءة البناء والسلامة التشغيلية.

وفي الوقت نفسه، فهو بمثابة جهاز إضاءة أساسي لمهام الإنقاذ في حالات الطوارئ. يتم استخدامه على نطاق واسع في الصيانة والإصلاح الطارئ لمرافق الطاقة والاتصالات والطرق، والتعامل مع الحوادث المفاجئة في الموقع، والوقاية من الفيضانات ومكافحة الفيضانات، بالإضافة إلى الإنقاذ والإغاثة في حالات الكوارث. إنه يوفر إضاءة طوارئ مستقرة لمنطقة كبيرة لدعم فرق الطوارئ في تنفيذ أعمال الإنقاذ والتعامل مع المخاطر بكفاءة.
